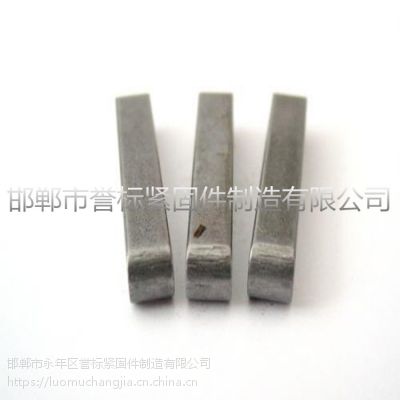

供应4.8级平键 国标A型键 方键与键条的含义

平键和键槽的配合

平键靠侧面传递转矩，对中性良好，装拆方便，不能实现轴上零件的轴向固定。

普通平键：A型B型C型。

A型用于端铣刀加工的轴槽，键在槽中轴向固定良好，但槽在轴上引起的应力集中较大。B型用于盘铣刀加工的轴槽，轴的应力集中较小；C型用于轴端。应用***，也适用于高速、高精或承受变载、冲击的场合，如在轴上固定齿轮，链轮等回转零件。

导向平键：键用螺钉固定在轴上，键与毂槽为动配合，轴上零件能做轴向移动，为了起键方便，开有起键螺孔。用轴上零件轴向移动量不大的场合，如变速箱中的滑移齿轮。

滑键：键固定在轮轴上，轴上零件能带键做轴向移动。用于轴上零件轴向移动量较大的场合。

1、在工作图中，轴槽槽深用t或（d-t）标注，轮毂槽深按d+t标注；

2、d-t和d+t的偏差按相应的偏差选取，但d-t的偏差应取负值；

3、除轴外，在***所需转矩的条件下，允许采用较小剖面的键，必要时需重新计算，使键槽与键的接触高度各为h/2。

4、较松键的链接的偏差适用于导向平键的联接。

5、轴槽及轮毂槽宽b对轴及轮毂中心线的对称度的公差按7~9级。

6、当平键长度与宽度比大于8时，键的两侧面在长度方向的平行度应符合规定。

7、需要时，键允许起键螺孔。

平键用途应用

普通平键、半圆键、钩头楔键的用途功能：

1、普通平键用途最光，因为其结构简单，拆装方便，对中性好，适合高速、承受变载、冲击的场合。

2、半圆键形似半圆，可以在键槽中摆动，以适应轮毂键槽底面形状，常用于锥形轴端的联接，且联接工作负荷不大的场合。如一个带锥度的轴头，通过半圆键的联接带动普通A型皮带轮转动。

3、钩头楔键主要用为紧键联接。在装配后，因斜度影响，使轴与轴上的零件产生偏斜和偏心，所以不适合要求精度高的联接。

平键分类

按用途分类

平键根据用途不同，平键可分为普通平键、薄型平键、导向平键三种。

其中普通平键、薄型平键用于静联接，导向平键用于动联接。

按结构分类

薄型平键GB1567-2003A型

普通平键GB1096-2003B型（平头）

普通平键GB1096-2003C型（单圆头）。

平键是什么

平键，是依靠两个侧面作为工作面，靠键与键槽侧面的挤压来传递转矩的键。平键分为普通型平键、薄型平键、导向型平键三种。普通型平键对中性好，定位精度高，折装方便，但无法实现轴上零件的轴向固定，用于高速或承受冲击、变载荷的轴；薄型平键用于薄壁结构和传递转矩较小的地方；导向型平键用螺钉把键固定在轴上，用于轴上的零件沿轴移动量不大的场合。

平键和平键的连接是什么

键是一种标准件，通常用于联接轴与轴上旋转零件与摆动零件，起周向固定零件的作用以传递旋转运动和扭矩，楔键还可以起单向轴向固定零件。而导键、滑键、花键还可用作轴上移动的导向装置。 用键将轴与带毂零件联成一体的可拆联接，是轴与齿轮或轴与带轮之间常用的联接方式。键是标准件，安放在轴与轮毂的键槽中，分为平键、半圆键和斜键3类。
